一、前言
承接上文,本文将继续介绍剩余蓝桥杯涉及模块(DS1302、PCF8591、AT24C02、PWM、串口通信、NE555以及超声波测距),为大家做出详细编程指导。
二、DS1302 时钟模块
笔者将基于蓝桥杯官方给的赛点资源包(蓝桥杯单片机设计与开发_赛点资源数据包)进行编程,为大家讲解编程调用各语句的含义,帮助大家编写温度传感器的程序,也便于大家记忆。
1、导入底层驱动代码

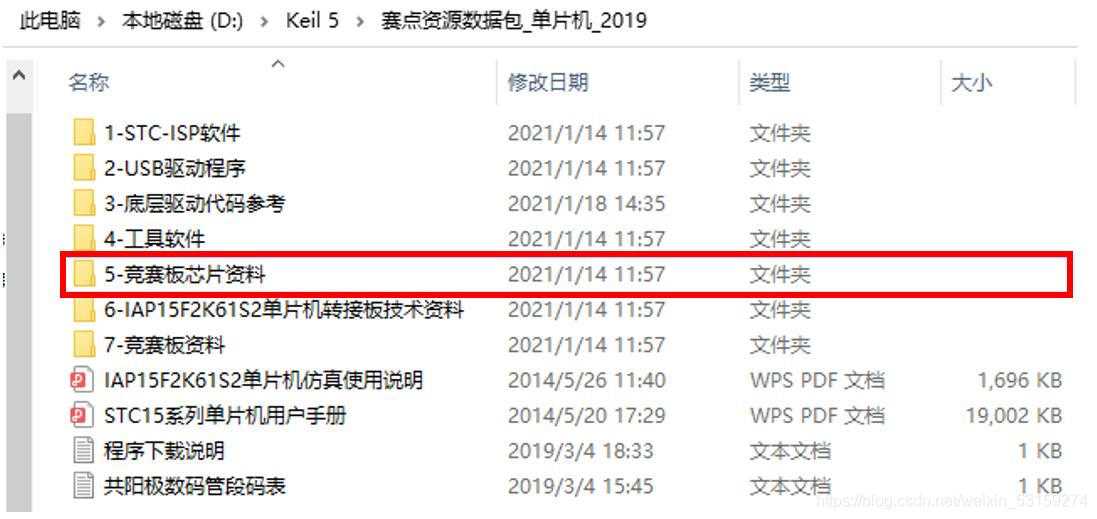

读者可下载赛点资源包,解压后可得到以下图片所示文件。
我们双击打开文件“3-底层驱动代码参考”文件,将得到以下
.c
和 .h
文件。接下来将 ds1302.c
和 ds1302.h
文件拷贝到工程所在文件夹中,并在编译器中将这两个文件导入,便可以开始编写程序了。
![[Pasted image 20231013184631.png]]
2、DS1302驱动函数
首先,在编写驱动函数之前,我们需要在底层驱动代码ds1302.c
文件中编写 时间读写函数。我们可以打开赛点资源数据包中的文件“5-竞赛板芯片资料”。
打开“DS1302”芯片手册。笔者将借助芯片手册中的资料编写温度读取函数并为大家讲解。 ![[Pasted image 20231013185402.png]]
时间写函数:编写时间写函数,即设置时间模块的初始时间函数。我们只需要通过调用底层驱动函数中的 ds1302 写入字节函数。
// 时间写函数
void DS1302_write(unsigned char *time_tab)
{
Write_Ds1302_Byte(0x8e,0x00); // 写开始初始化函数
Write_Ds1302_Byte(0x84,((time_tab[0]/10)<<4)+time_tab[0]%10); // 时(十进制->十六进制)
Write_Ds1302_Byte(0x82,((time_tab[1]/10)<<4)+time_tab[1]%10); // 分(十进制->十六进制)
Write_Ds1302_Byte(0x80,((time_tab[2]/10)<<4)+time_tab[2]%10); // 秒(十进制->十六进制)
Write_Ds1302_Byte(0x8e,0x80); // 写结束初始化函数
}
其中,在编写时间写函数指令可通过查阅芯片资料手册,不需要死记硬背。
- 地址 0x8e 即为写初始化地址
- 地址 0x84、0x82、0x80 分别对应 时、分、秒 的写入地址
![[Pasted image 20231013190031.png]]
时间读函数:编写时间读函数,即从时间模块中得到当前时间。我们只需要通过调用底层驱动函数中的ds1302读取字节函数。
// 时间读函数
unsigned char hour,minute,second; // 设置全局变量
void DS1302_read()
{
hour = Read_Ds1302_Byte(0x85); // 读取 - 时(从指定地址读取)
minute = Read_Ds1302_Byte(0x83); // 读取 - 分(从指定地址读取)
second = Read_Ds1302_Byte(0x81); // 读取 - 秒(从指定地址读取)
}
同样可以查阅上述芯片资料手册,不需要死记硬背,此处将不再赘述。 ![[Pasted image 20231013190436.png]]
在编写完时间读写函数后务必要在 ds1302.h
文件中声明函数,才可在主函数中调用。
#ifndef __DS1302_H
#define __DS1302_H
void DS1302_write(unsigned char *time_tab);
void DS1302_read();
extern unsigned char hour,minute,second; // 全局变量存储 时、分、秒
#endif
3、主函数调用
在主函数中调用时间模块底层函数,首先需要在主函数开头包含驱动 ds1302 头文件。
#include "STC15F2K60S2.h" //头文件
#include "ds1302.h" //包含DS18B20驱动头文件
除此之外,笔者将个位数后的小数点显示出来,采取的方法是在定义 tab 数组时,在后面再定义十个小数点点亮的数,即通过将 0~9 对应的高八位减去 8,即可点亮小数点 dp 位。再在数码管显示的缓冲区上加上 11,即可显示带小数点的数字(与上文一致,下文将不再继续赘述)。
u8 code tab[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10}; //定义数组存放数码管数字状态
// 0 , 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 灭 , 0. , 1. , 2. , 3. , 4. , 5. , 6. , 7. , 8. , 9.
main主函数 主程序调用比较简单,下文中实现了 初始化 ds1302 时钟模块,并通过矩阵按键修改当前的时间值,并在数码管中实时显示时间。由于考虑初学者基础较为薄弱,因此将完整的 main.cpp 代码贴出来,包含中断函数、矩阵键盘、数码管显示等,并且在关键处进行了注释,希望对大家有所帮助。
// 包含头文件
#include "STC15F2K60S2.h"
#include "ds1302.h"
// 数据类型定义
#define u8 unsigned char
#define u16 unsigned int
// 8位数码管状态
u8 dspbuf[8] = {10,10,10,10,10,10,10,10};
u8 code tab[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10,0x89,0xc1,0xbf};
// 0 , 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 灭 , 0. , 1. , 2. , 3. , 4. , 5. , 6. , 7. , 8. , 9. , H , U , - ;
u8 time_tab[3] = {23,59,50}; // 初始化时间数组
u8 dspcom = 0;
bit clock_flag = 0,key_flag = 0; // 标注位
// 中断函数
void Timer0Init(void) //2毫秒@12.000MHz
{
AUXR |= 0x80; //定时器时钟1T模式
TMOD &= 0xF0; //设置定时器模式
TL0 = 0x40; //设置定时初值
TH0 = 0xA2; //设置定时初值
TF0 = 0; //清除TF0标志
TR0 = 1; //定时器0开始计时
ET0 = 1; //开定时中断
EA= 1; //开总中断
}
// 573锁存器封装成函数
void door(u8 choose,u8 input)
{
P2 = (P2 & 0x1f) | choose;
P0 = input;
P2 &= 0x1f;
}
// 关数码管
void clo_num()
{
dspbuf[0] = 10;
dspbuf[1] = 10;
dspbuf[2] = 10;
dspbuf[3] = 10;
dspbuf[4] = 10;
dspbuf[5] = 10;
dspbuf[6] = 10;
dspbuf[7] = 10;
}
// 初始化,关灯、蜂鸣器、数码管
void all_init()
{
door(0x80,0xff);
door(0xa0,0xaf);
clo_num();
}
// 数码管显示函数
void display()
{
door(0xe0,0xff); //消隐
door(0xc0,0x01<<dspcom);
door(0xe0,tab[dspbuf[dspcom++]]);
if(dspcom >= 8) //or dspcom &= 0x07;
dspcom = 0;
}
// 矩阵键盘,接KBD
u8 keypress = 0,keyvalue = 0xff,keyread = 0;
u8 Read_key(void)
{
u8 key_m,cal;
P3 = 0xf0;P42=1;P44=1;
P36=P42;P37=P44; //变量替换
key_m = (P3 & 0xf0);
if(key_m != 0xf0)
keypress++;
else
keypress = 0;
if(keypress == 3)
{
keypress = 0;
keyread = 1;
switch(key_m)
{
case 0x70:cal = 0;break;
case 0xb0:cal = 1;break;
case 0xd0:cal = 2;break;
case 0xe0:cal = 3;break;
}
P3 = 0x0f;P42=0;P44=0;
P36=P42;P37=P44; //变量替换
key_m = (P3 & 0x0f);
switch(key_m)
{
case 0x0e:keyvalue = (4*cal+7);break;
case 0x0d:keyvalue = (4*cal+6);break;
case 0x0b:keyvalue = (4*cal+5);break;
case 0x07:keyvalue = (4*cal+4);break;
}
}
P3 = 0x0f;P42=0;P44=0;
P36=P42;P37=P44; //变量替换
key_m = (P3&0x0f);
if((keyread == 1) && (key_m == 0x0f)) //松手检测
{
keyread = 0;
return keyvalue;
}
return 0xff;
}
//````````````````````````````````主函数````````````````````````````````````
void main()
{
u8 key_re,clock_w;
// 初始化
all_init();
// 中断初始化
Timer0Init();
// DS1302初始化
DS1302_write(time_tab);
while(1)
{
if(key_flag)
{
key_flag = 0;
key_re = Read_key();
if(key_re != 0xff)
{
switch(key_re)
{
// 按键调整 时
case 13:time_tab[0]++;
if(time_tab[0] == 24)
time_tab[0] = 0;
DS1302_write(time_tab);break;
case 12:time_tab[0]--;
if(time_tab[0] <= 0)
time_tab[0] = 23;
DS1302_write(time_tab);break;
default:break;
}
}
}
// 实时更新当前时间并存入 time_tab ,用于按键调整时间时修改
if((clock_flag) && (clock_w))
{
clock_flag = 0;
DS1302_read();
dspbuf[0] = hour/16;
dspbuf[1] = hour%16;
dspbuf[2] = 23;
dspbuf[3] = minute/16;
dspbuf[4] = minute%16;
dspbuf[5] = 23;
dspbuf[6] = second/16;
dspbuf[7] = second%16;
time_tab[0] = hour/16*10+hour%16;
time_tab[1] = minute/16*10+minute%16;
time_tab[2] = second/16*10+second%16;
}
}
}
// 中断服务函数
void timer0() interrupt 1
{
static u8 t_20ms = 0,t_50ms = 0; //MAX = 500 ms
//不需要重载装载值
display(); //数码管显示函数放里面
t_20ms++;
t_50ms++;
if(t_20ms >= 10) //每20ms扫描一次按键
{
t_20ms = 0;
key_flag = 1;
}
if(t_50ms >= 25)
{
t_50ms = 0;
clock_flag = 1;
}
}
至此,本次 DS1302 时钟程序已编写完毕。
