【学习随记】科研神器_WebPlotDigitizer

January 01, 2023

一、WebPlotDigitizer 安装方法

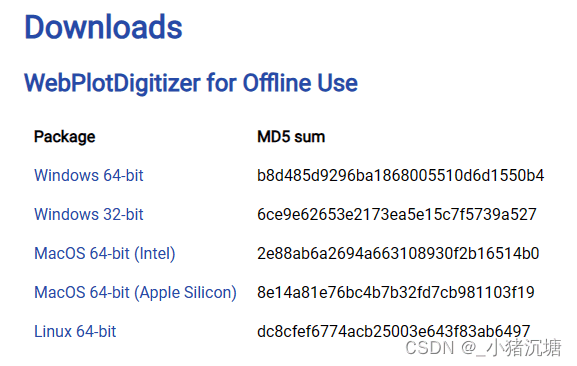

  1. 直接在官网上进行下载 automeris.io,选择右上角的下载按钮,再根据电脑位数选择对应版本进行下载。

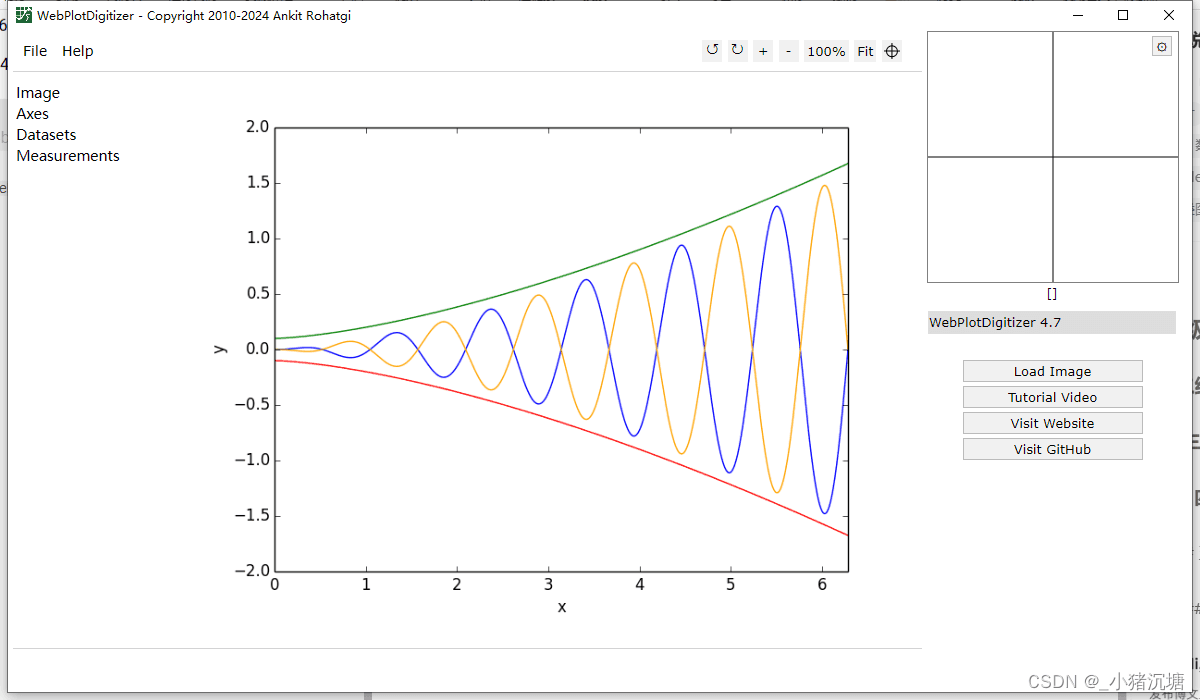

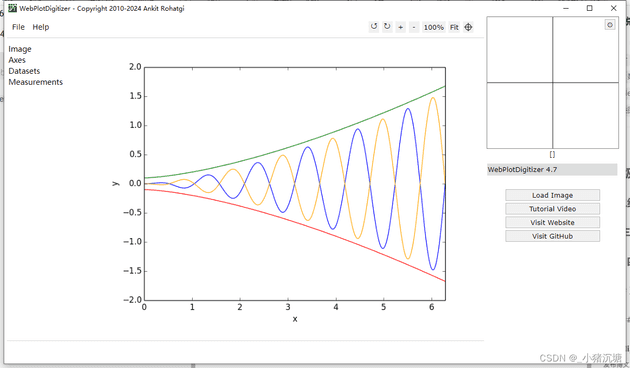

在这里插入图片描述 在这里插入图片描述 2. 下载后将得到一个压缩包,直接解压缩,双击WebPlotDigitizer-4.7.exe即可运行,得到如下界面。 在这里插入图片描述

二、WebPlotDigitizer 使用方法

本节将以最基本的二维图像为例,展示如何获取图像数据。

  1. 保存提取数据的图像。

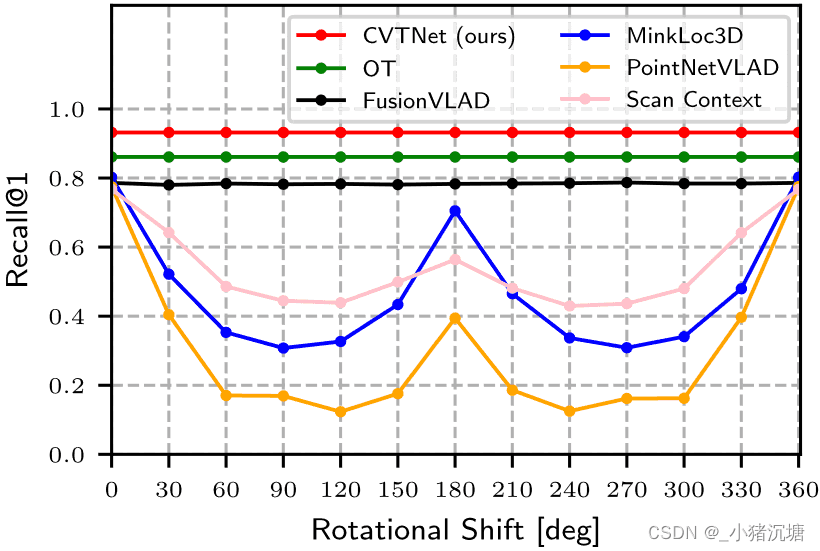

将二维图像保存到本地(以下图为例)。 在这里插入图片描述 2. 导入图像并配准。

  • 选择load iamge导入保存的图片
  • 选择2D (X-Y) Plot导入二维图像 - 点击 Align Axes 确认。

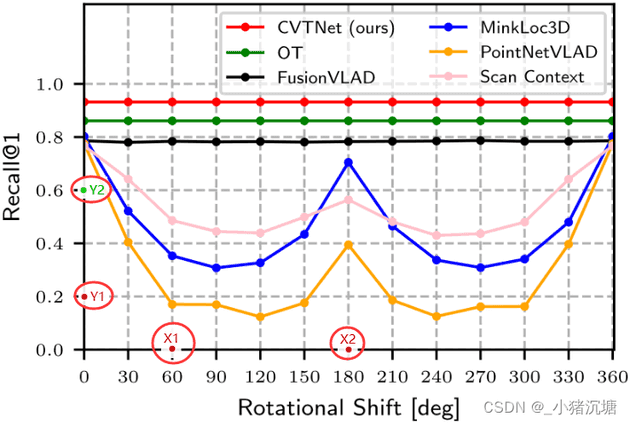

  • 点击 Proceed 开始配准,分别在 x轴 和 y轴 上各选两个点

在这里插入图片描述

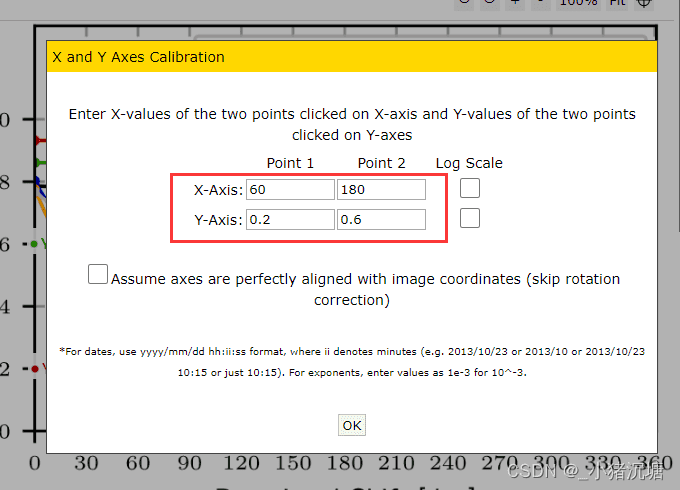

  • 点击 Complete! 输入对应的数值,以完成校正。

在这里插入图片描述 3. 获取曲线点。

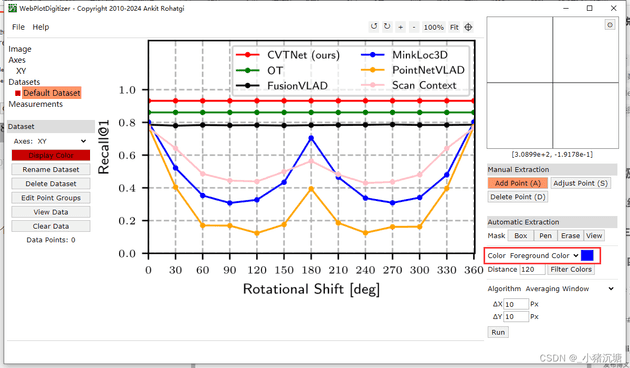

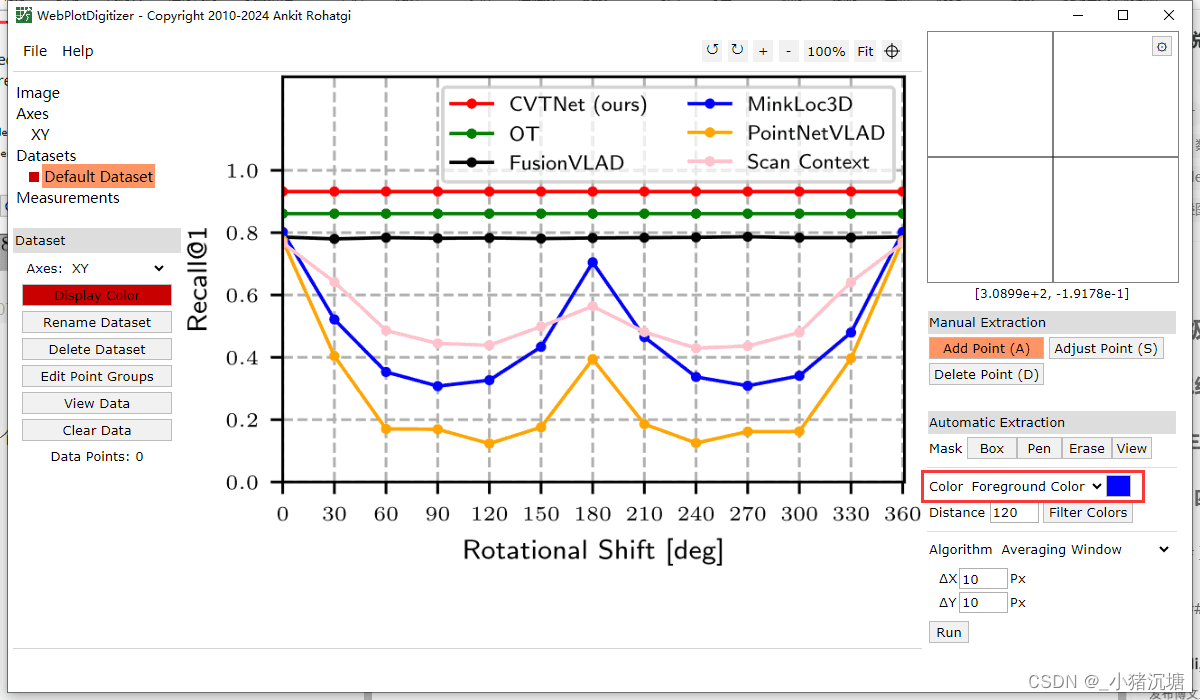

  • 点击 Color Foreground Color 右边的颜色,点击 Color picker 从曲线图中取得要提取的曲线对应的颜色(如下图,以橙色线为例)。

在这里插入图片描述 在这里插入图片描述

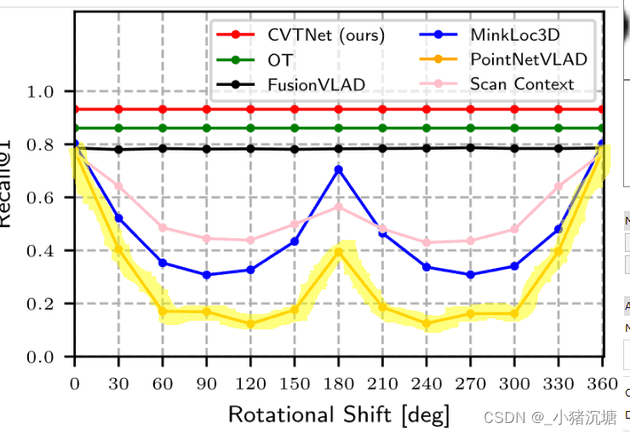

  • 通过 Pen 工具描绘出曲线的大致区域(设置大致的区域可降低 WebPlotDigitizer 误识别率)。
Box: 可以选定需要提取数据的画面范围,可以是一个或者多个方形区域
Pen: 可以手动绘制需要定位的曲线范围
Erase: 可以对选定区域进行进一步精准定位,擦掉多余的区域

在这里插入图片描述

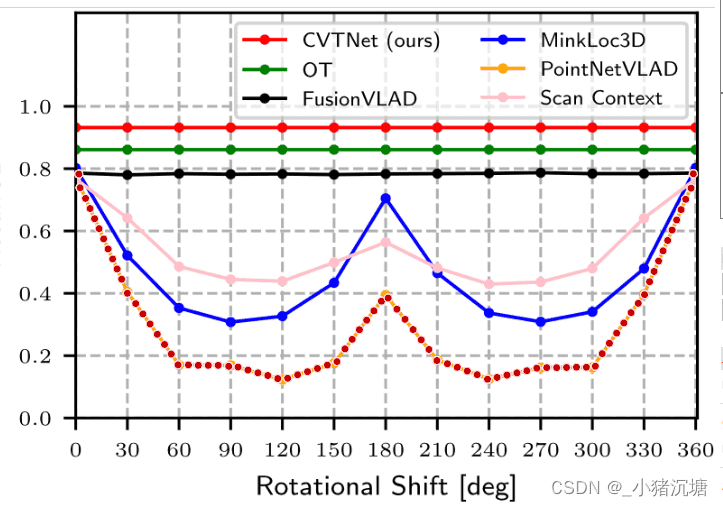

  • 点击右下角的 Run 即可得到曲线对应的点。

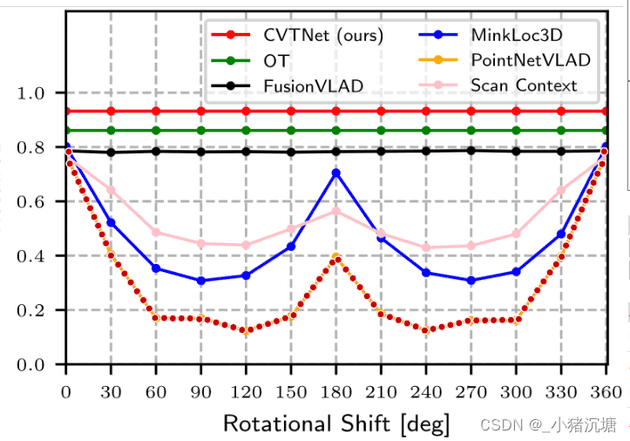

在这里插入图片描述 4. 调整曲线点。可以通过 Add Point 来增加点,通过 Delete Point来删除误识别的点,以实现曲线调整。 调整前 调整后 5. 导出曲线数据。

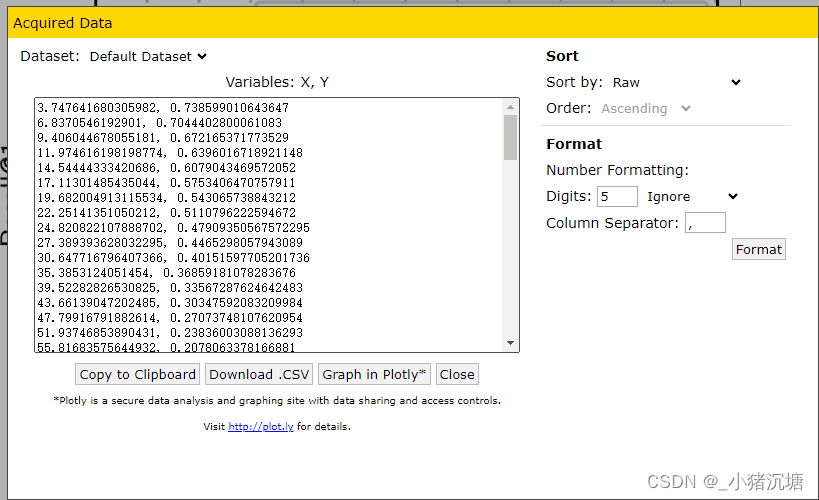

  • 选择左侧 view data 查看得到的数据。由于新增的点后添加到数据末尾,因此需要选择Sort by 方式为 X 根据x轴来排序。

在这里插入图片描述

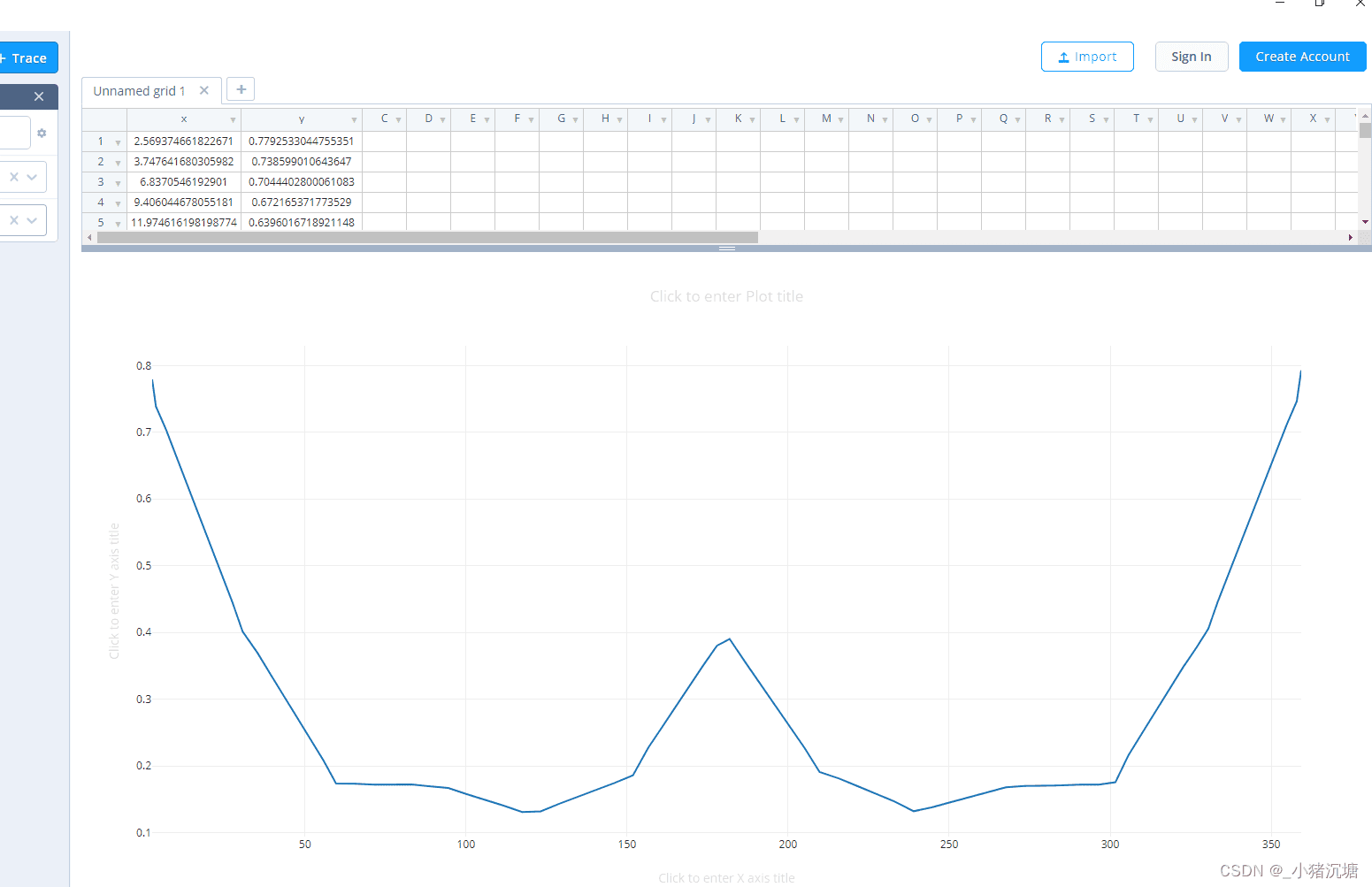

  • 再点击 Graph in Plotly* 查看一下曲线效果

在这里插入图片描述

  • 检查无误后,点击 Download .CSV 将曲线数据导出保存。

至此,WebPlotDigitizer 的使用教程已介绍完毕,希望对大家有所帮助!
